默认设置#

• 模块工作角色：从模式
• 串口参数：38400bits/s 停止位 1位 无校验位
• 配对码：1234
• 设备名称：HC-05/HC06
• 连接模式：任意蓝牙设备连接模式

连接方式#

1.TTL模块#

RXD-TX

TXD-RX

5V(TTL)-VCC/5V(蓝牙)（5V-5V）

GND-GND

注意：TTL模块的3.3V和VCC使用跳帽或杜邦线短接

2.Arduino#

当身边没有TTL模块时使用，不推荐

TXD-TX

RXD-RX

5V(Arduino)-VCC/5V(蓝牙)（5V-5V）

GND-GND

进入AT模式#

HC-05#

按住按键不动，TTL或Arduino的USB口接入电脑。慢闪即说明进入成功

HC-06#

直接接入，调试期间不要用蓝牙设备连接蓝牙模块

配置AT使用的软件#

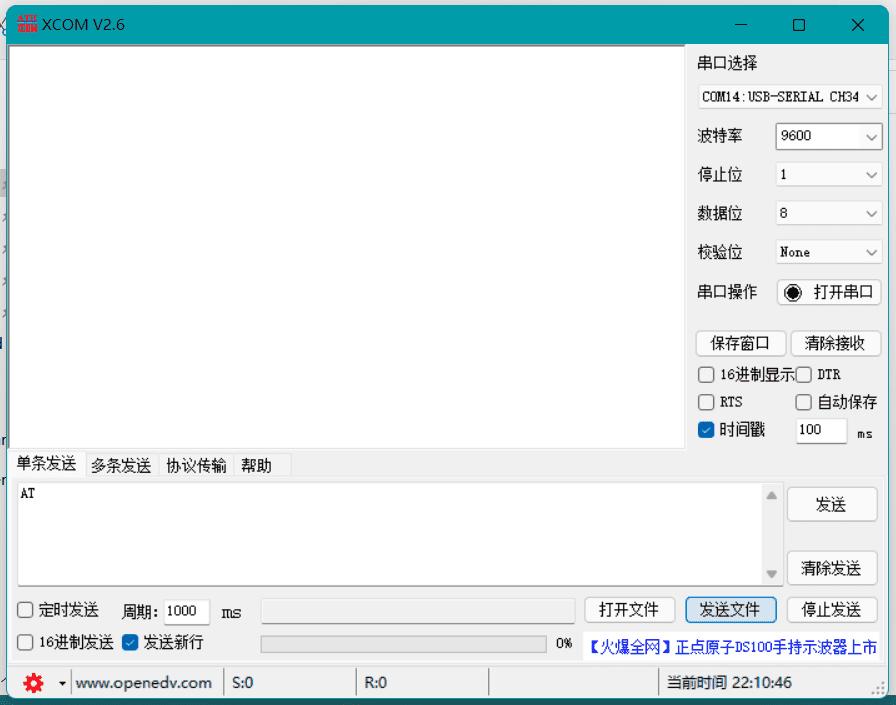

1.xcom

蓝奏云：https://kozakemi.lanzoui.com/iREAQwp9o2h 密码:26bn

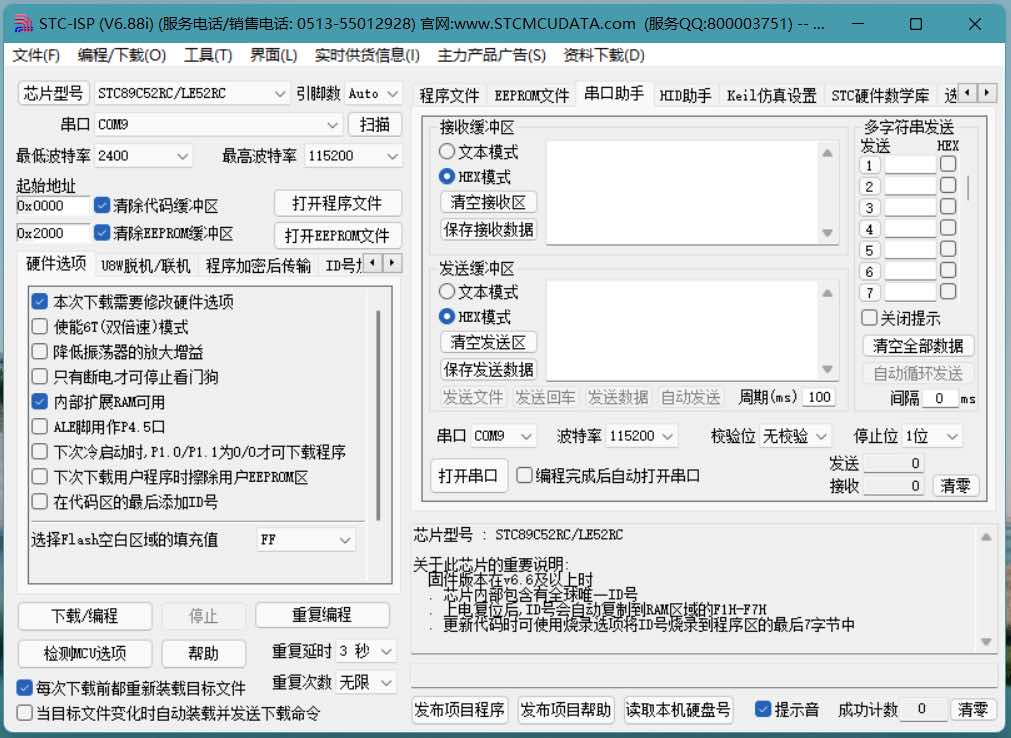

2.stc-isp

参见：本站点Keil uVision5 C51安装+烧录工具 – 樱落星河 (kozakemi.top)

AT命令#

需要注意的是，AT命令每句话都要带回车

HC-05#

恢复默认设置#

AT+ORGL

设置蓝牙名称#

AT+NAME=kozakemi

蓝牙名称随意，不要中文或特殊符号

设置配对码#

配对码（密码）为数字

AT+PSWD=1234

设置工作角色#

AT+ROLE=1

‘ 1 ’为主机、‘ 2 ’为从机

设置串口参数#

配置波特率、停止位和校验位

AT+UART=115200,0,0

查询蓝牙地址#

AT+ADDR?

清空配对的蓝牙设备#

目的：方便下一次连接蓝牙设备

AT+RMAAD

设置连接模式#

AT+CMODE=1

值为‘ 1 ’时，允许任何设备连接，值为‘ 0 ’时，你应该设置要配对的蓝牙地址，且其他蓝牙设备无法联入此设备

退出AT模式#

再次断电再接入即可退出AT模式

HC-06#

设置蓝牙名称#

AT+NAMExxxx

例

AT+NAMEkozakemi

设置配对码#

AT+PINxxxx

例

AT+PIN1234

设置波特率#

AT+BAUDx

例

AT+BAUD

1--------- 1200

2--------- 2400

3--------- 4800

4--------- 9600（默认就是这个设置）

5--------- 19200

6--------- 38400

7--------- 57600

8--------- 115200

9--------- 230400

A--------- 460800

B--------- 921600

C--------- 1382400
